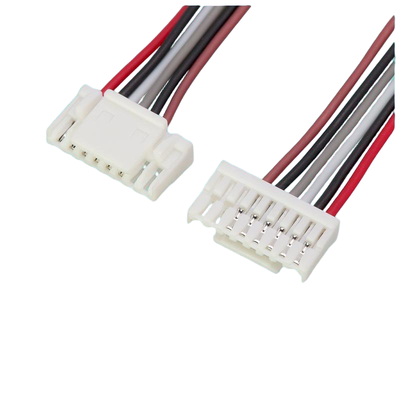

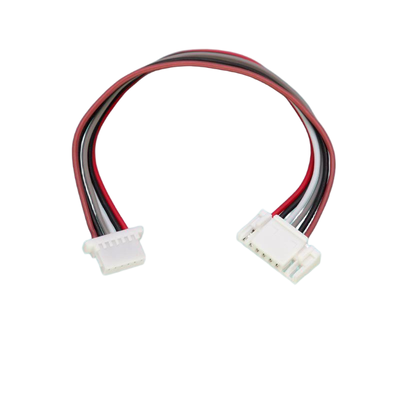

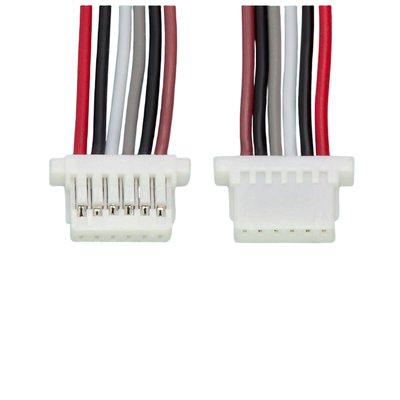

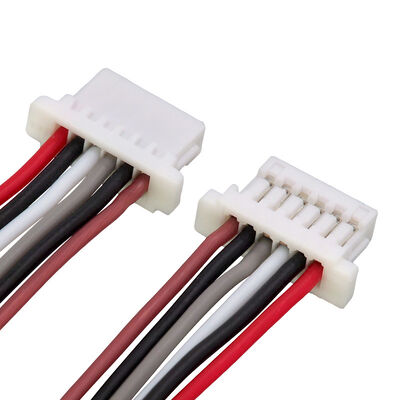

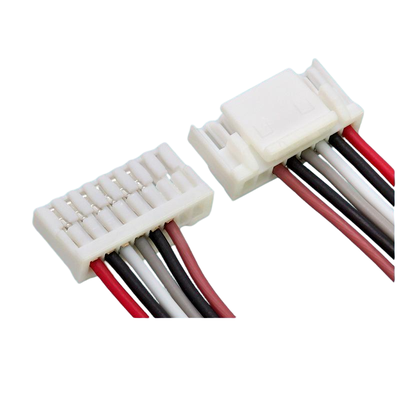

Longueur et couleur personnalisées PH2.0mm Assemblage de câble de connecteur à 6 broches pour drones et quadricoptères FPV
La société Unitech Introduction
Unitech fournit une gamme complète de services, y compris la vente en gros, la conception et le prototypage personnalisés et la production en vrac à grande échelle.Nous offrons des conditions commerciales flexibles y compris FOB pour simplifier votre logistique d'importationNotre usine possède une production d'approvisionnement mensuelle stable pour répondre à la demande constante et nous accueillons favorablement la coopération contractuelle annuelle à long terme pour les distributeurs mondiaux, les intégrateurs de systèmes et les fabricants d'équipement.Un contrôle de qualité interne rigoureux garantit que chaque ensembles de câbles et de câbles répondent aux normes internationales pour les applications industrielles, de stockage d'énergie et d'électronique.
S'il vous plaît contactez-nous si vous avez besoin d'aide sur le harnais de fil, tout peut être fait selon vos exigences.
Veuillez nous contacter pour le prix par e-mail:Je suis désolée.Nous vous répondrons dans 8 heures.
Spécification du produit:
| Nom |
Cable de connexion à hauteur de 6 broches PH2.0 mm, câble de câble de terminal codé par couleur |
| Indicateur du conducteur |
24AWG / 26AWG (configurable 22AWG disponible pour un courant plus élevé) |
| Matériau du conducteur |
Copper en conserve |
| Matériau d'isolation |
Pvc |
| Longueur du câble |
50 mm / 100 mm / 150 mm / 200 mm (support des longueurs personnalisées de 30 mm à 500 mm) |
| La hauteur du son |
10 ~ 20 mm (optimisé pour une suppression maximale des EMI, personnalisable) |
| Codage des couleurs |
Des combinaisons de couleurs personnalisées disponibles |
| Application du projet |
Drone FPV, quadricoptère, batterie au lithium et systèmes BMS |
|
|
300V AC/DC |
| Certifications |
Conforme à la directive RoHS et REACH |
| Service d'ingénierie |
Service OEM et ODM, dessin 2D |
| Contrôle de la qualité |
1. essai de rupture à 100%
2. 100% d' inspection par crimp
3. inspection de taille à 100%
4. 100% inspection visuelle
|
| Les échantillons |
1.Les échantillons confirmés avant la production en série
2- Des échantillons gratuits
|
| Quantité de produit |
Une petite commande peut être acceptée |
| Le paquet |
À l'intérieur:sac en plastique à l'extérieur: carton standard à l'exportation ou emballage sur mesure |
Armoire à fils Les caractéristiques du câble:
- Connecteur de hauteur de 2,0 mm fiable avec verrou sécurisé
Le connecteur de hauteur de 2,0 mm standard de l'industrie équilibre la capacité actuelle et l'efficacité de l'espace, ce qui le rend adapté aux applications de puissance moyenne et multi-signaux.La serrure de verrouillage intégrée empêche la déconnexion accidentelle et l'insertion inverse, idéal pour les environnements sensibles aux vibrations comme les drones et les appareils portables.
- Support multi-canaux à 6 conducteurs
La configuration à 6 broches prend en charge la fourniture d'énergie (rouge/noir) et jusqu'à 4 canaux de signal supplémentaires, ce qui la rend parfaite pour la recharge d'équilibre de la batterie au lithium multicellulée, l'échantillonnage de tension BMS,et les connexions multi-périphériques dans les drones.
- Conducteurs OFC en conserve à haute capacité
Le cuivre sans oxygène assure une excellente conductivité électrique, tandis que le placage en étain empêche l'oxydation et la corrosion.La série 0mm peut supporter des courants plus élevés (jusqu'à 2A pour 24AWG), ce qui le rend adapté à la fois pour les applications de signal et de puissance modérée.
- Isolement PVC flexible et durable
La pochette en PVC flexible résiste à la fissuration sous flexion répétée, ce qui la rend adaptée à un routage serré à l'intérieur des boîtiers des appareils.
- Terminals de résistance aux vibrations fabriqués en usine
Le crimping de précision assure une pression de contact constante entre le fil et le terminal, réduisant le risque de connexions intermittentes ou de surchauffe causée par des joints lâches.
Nous pouvons produire la série de câble de fil OEM projet ODM:
1.Assemblage de câbles pour automobile, motocycle, bus, vélo, camion
2.Câbles électriques et harnais de câbles
3.Audio, vidéo, câble radio et câble iso
4- Armoires à câbles industriels
5.Armoire de câbles pour appareils électroménagers
6- Le fil de fusible, le câble de la machine de jeu.
7- L'alimentation, les LVD, le câble RCA plat, le harnais USB
8- Ensembles de câbles de commande et de câblage de panneaux
9.Câbles et harnais pour équipements médicaux
10- Des modèles d'avions
Options de personnalisation:
- Variantes de connecteurs: connecteurs alternatifs (XH2.54Je vous en prie, ZH1.5, GH1.25) disponible; configurations personnalisées selon le sexe
- Épaisseur de fil: mise à niveau à 22AWG pour une capacité de charge de courant plus élevée
- Longueur et couleur personnalisées: longueur non standard, combinaisons de couleurs personnalisées ou impression de logo sur l'isolation
- Versions blindées: blindé en feuille de papier + fil d'évacuation en option pour les environnements à forte interférence EMI
- Emballage: sacs en vrac, emballages antistatiques ou emballages au détail personnalisés avec votre étiquette de marque
Notes importantes:
1Veuillez confirmer le modèle du connecteur, la séquence des broches et la jauge de fil avant l'installation pour éviter une mauvaise connexion, un court-circuit ou des dommages à l'équipement.
2. Évitez d'utiliser le harnais de câble en sur courant, en sur tension ou à haute température dépassant la plage de fonctionnement nominale, afin d'éviter le chauffage du fil et les risques de sécurité.
3. Gardez le connecteur à l'écart de l'eau, de la poussière, de l'huile et des environnements corrosifs pour assurer une conductivité stable à long terme et éviter un mauvais contact.
4Ne pas plier ou serrer le fil fortement pendant une longue période; une protection raisonnable du câblage peut prolonger la durée de vie du harnais.
5. Pour les applications de drones et de modèles de vol, vérifiez l'état de la boucle de verrouillage avant le vol pour assurer une connexion ferme et éviter la déconnexion en vol.
